這台客人自己拆過了.不僅腳架沒有拿來.連後蓋螺絲也沒有.
聽客人說.他是到我網站去.本想照本宣科自己修修看.
結果無效.只好送過來了.
看來他也算是我的粉絲.

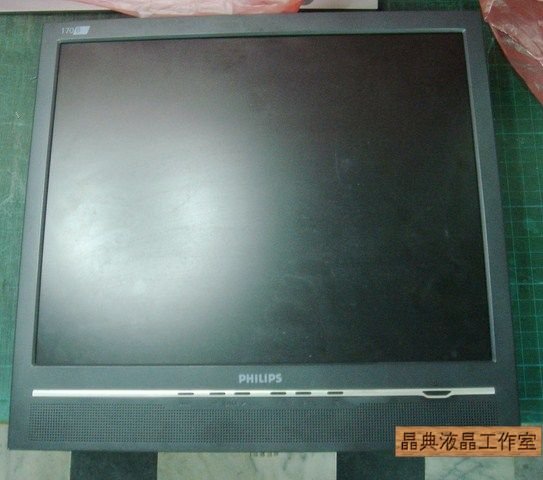

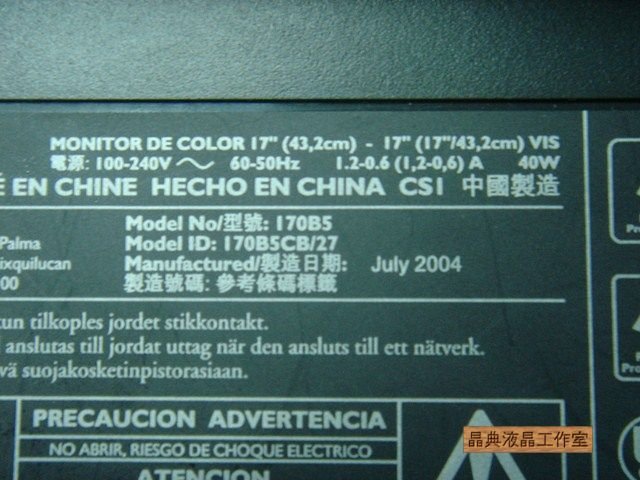

我們就來看看這台飛利浦PHILIPS 170B5的狀況吧!

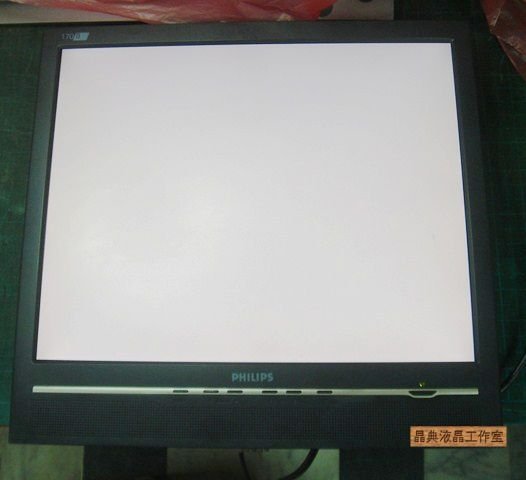

上電白屏.

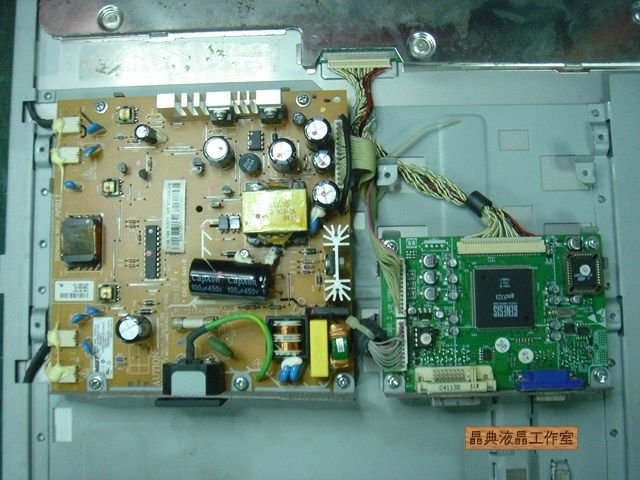

拆蓋最輕鬆的一次.一拿就開了.

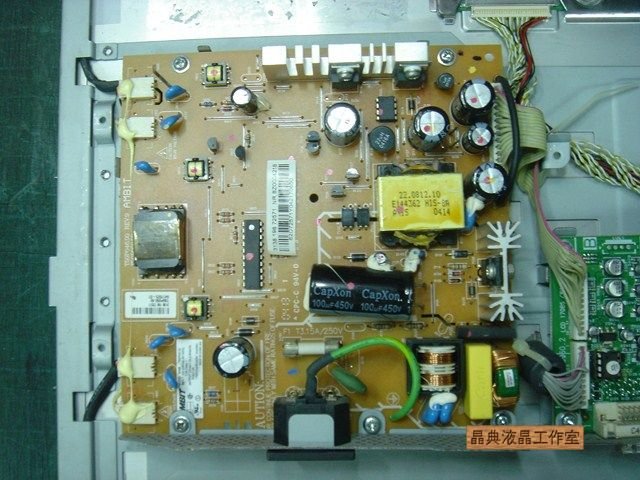

這是電源高壓板.看不出有異狀.

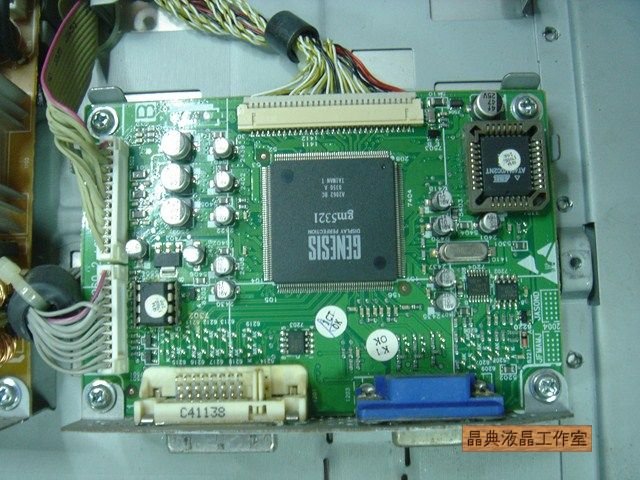

這是驅動板.也是看不出有任何不一樣.

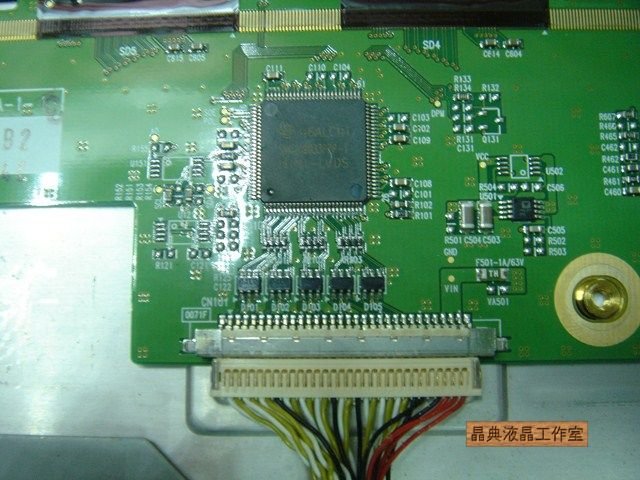

打開T-CON蓋板.就從這裡開始吧!

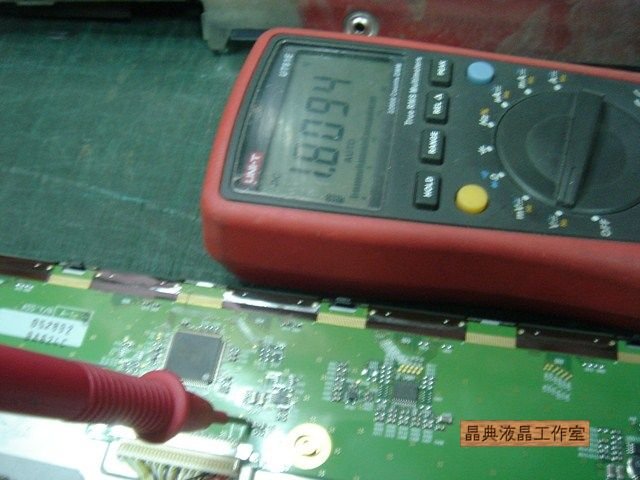

測量屏電壓.只有1.8V.這明顯驅動不了面板.

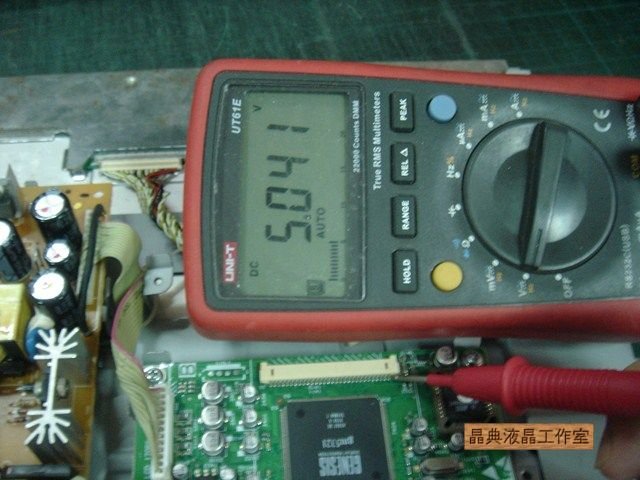

把屏線拔除.測量驅動板送往面板的屏電壓.
疑!有5V.再重覆這兩次動作看看.還是一樣沒錯.
這下應該是有零件故障把電壓往下拉下了.

為了釐清故障點是在T-CON還是驅動板.

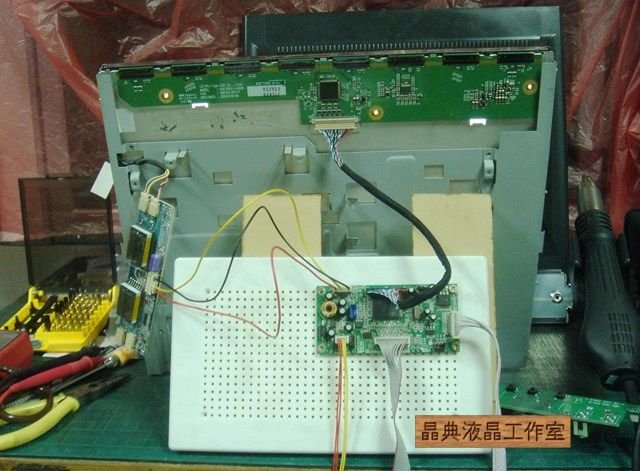

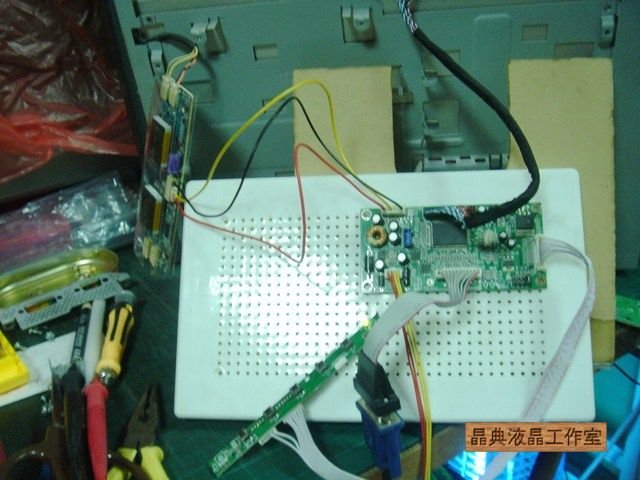

拿出公板做測試.
公板使用法請參考我這篇:

筆記型電腦維修-筆電面板改裝液晶螢幕暨公板教學(LVDS面板)

有畫面了.這說明T-CON沒有問題.
有問題的是驅動板.

由於客人晚上就要來拿.所以不再做檢修.

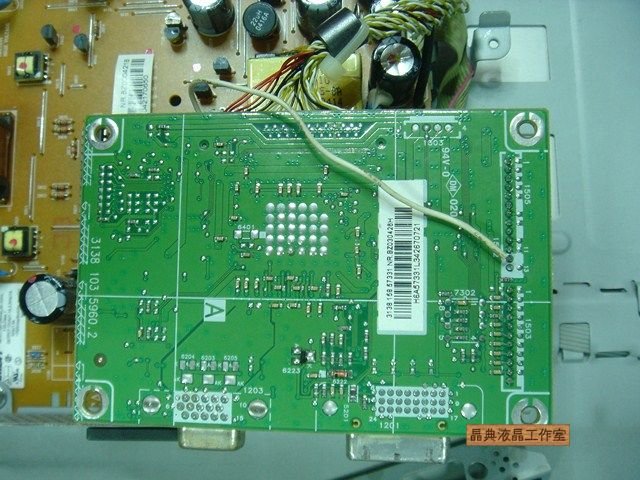

直接從電源高壓板找5V輸出拉線.

直接提供驅動板供給面板驅動電壓.

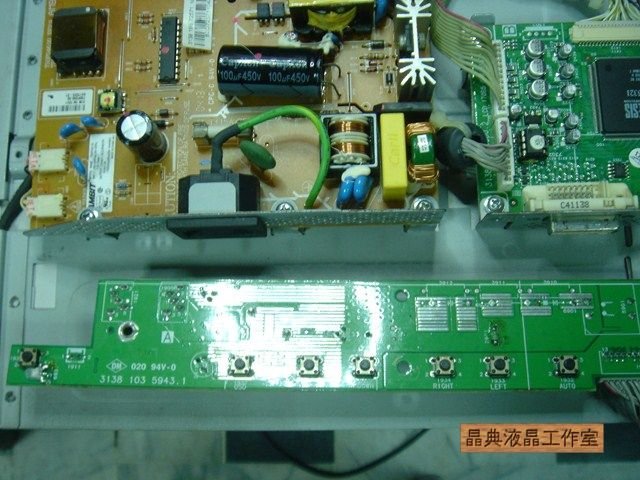

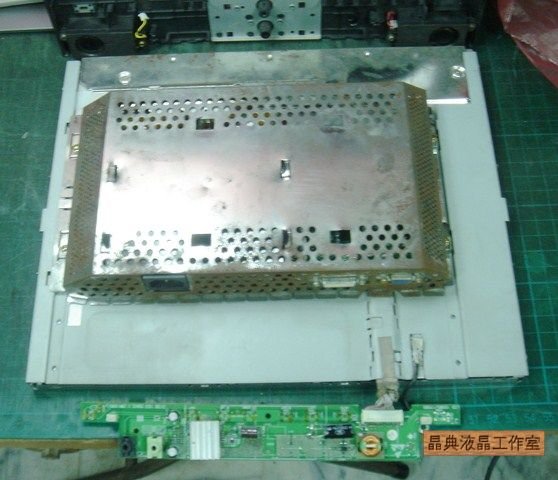

在測試時發現客人按鍵不太靈敏.
經測量都有漏電現象.

順便來個工商服務.把它全部換掉.
誰叫他是我的粉絲.

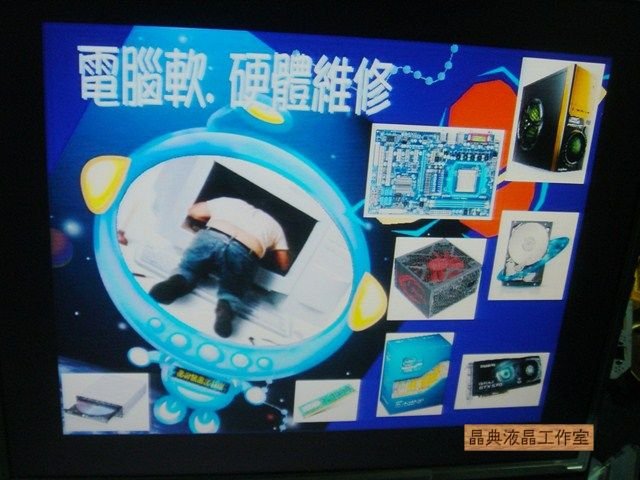

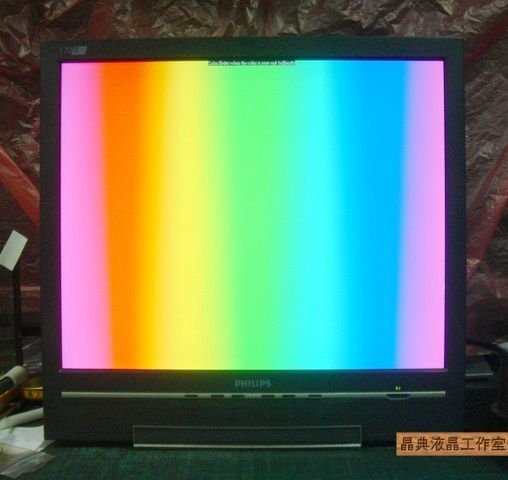

裝回試機成功.

就這樣放著熱機.順便等客人來取機.

敬請指教
